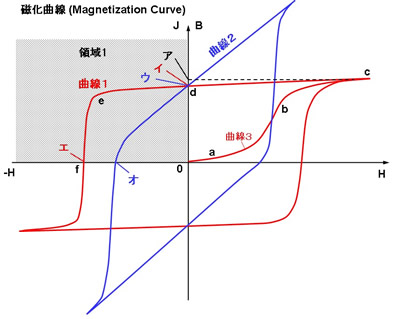

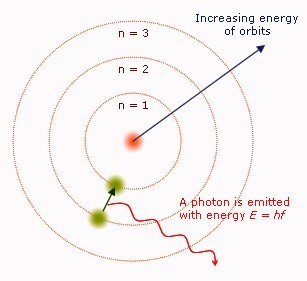

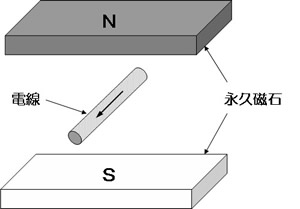

[問題1] 1900年代の前半に量子論を元に電子軌道原子模型を提唱したのは誰か? ラザフォード トムソン ボーア 長岡半太郎 [問題2] 電波(電磁波)と磁力線について正しいのはどれか? 電波は電気力線そのもので、磁力線とは無関係である 電波は磁力線そのもので、電気力線とは無関係である 電波は磁力線の電波と電気力線の電波の2種類のタイプに分かれる 電波は磁力線と電気力線が相互に作用し合いながら伝播する [問題3] 磁石単体のパーミアンス係数を左右するものは何か? 磁石の形状、寸法 残留磁束密度Br 真の保磁力Hcj 最大エネルギー積(BH)max [問題4] 次の磁化曲線でアの値は何を表しているか? 保磁力(Hcb) 真の保磁力(Hcj ) 飽和磁束密度Js(Bs) 残留磁束密度Jr(Br) [問題5] 次の図で、電流を矢印の方向に流すには、電線はどの方向に動かせばよいか? 上 下 右 左 [問題6] 異方性磁石の特徴で誤っているのはどれか? Brの大きい高性能磁石になる Hcjの大きい高性能磁石になる 特定の方向に強く磁化する 大抵は磁場中成形法で製造する [問題7] HDDR法と呼ばれる製法で製造される磁石はどれか? フェライト磁石 ネオジム磁石 ネオジムボンド磁石 サマリウムコバルト磁石 [問題8] ネオジム磁石(Neo45)に鉄のヨークを付けて閉磁路の磁気回路を作るとき、飽和磁束密度が
少なくともどのくらいの値のヨークを選定すれば良いか? 0.5テスラ(T) 1.0テスラ(T) 1.5テスラ(T) 2.5テスラ(T) [問題9] 次の磁界についての説明文で、A、B、Cに入れるべき語句の正しい組合せはどれか?
磁界の中に+1(Wb)の単位[A]を置いたとき、これに作用する[B]の大きさが
1(N)であるとすると、その点における磁界の強さは1[C]であり、その[B]の

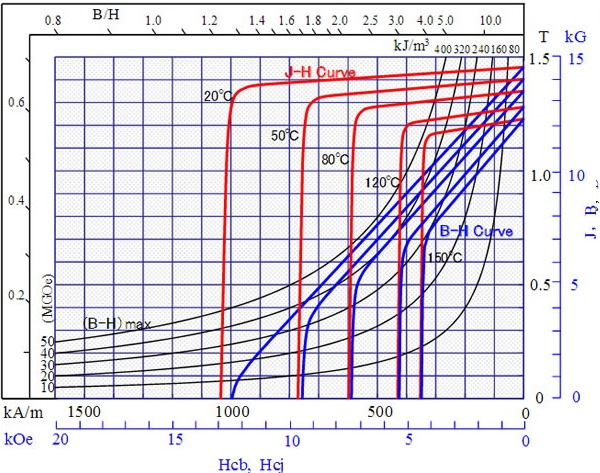

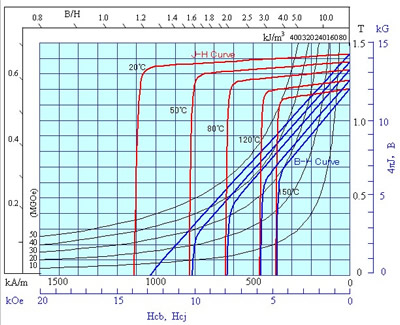

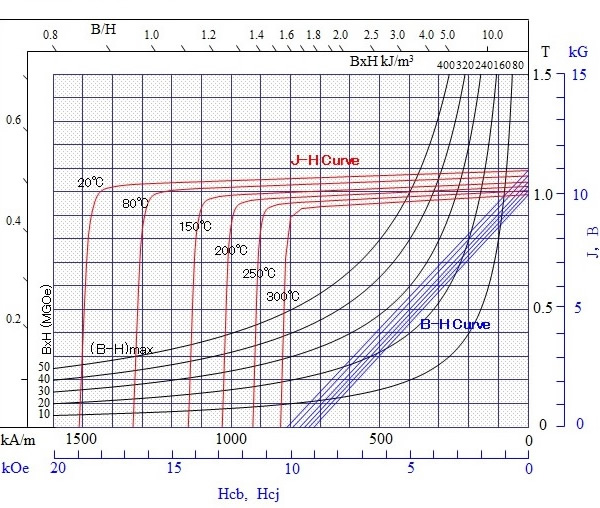

方向が磁界の方向である。 A:正磁極 B:力 C:(A/m) A:正磁極 B:磁束 C:(H/m) A:正電荷 B:電界 C:(T/m) A:正電荷 B:磁力線 C:(V/m) [問題10] 次の減磁曲線はどの磁石を測定したものか? アルニコ磁石 ネオジム磁石 サマリウムコバルト磁石 フェライト磁石 |
