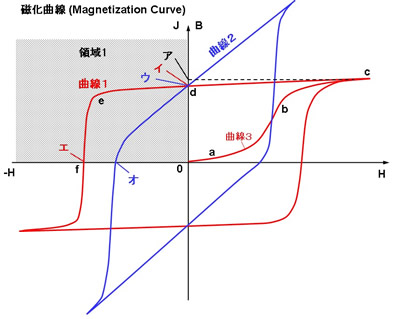

[問題1] 19世紀頃の永久磁石はどのようなものだったか? 砂鉄を溶かした鋳物を着磁した 天然の磁鉄鉱を着磁した 希土類金属を含んだ鉄を着磁した 急冷、焼入れした炭素鋼を着磁した [問題2] 希土類磁石ではない磁石はどれか? ネオジム磁石 ネオジムボンド磁石 サマリウムコバルト磁石 フェライト磁石 [問題3] 希土類金属(レアアースメタル)ではない金属はどれか? サマリウム ネオジム コバルト ランタン [問題4] 次の図は永久磁石の性能を測定した磁化曲線である。
影の付いた領域1の部分曲線を何と呼ぶか? 消磁曲線 着磁曲線 脱磁曲線 減磁曲線 [問題5] 磁力を持った同じ永久磁石2個を、NS互いに向かい合わせてくっつけた場合正しいのはどれか? 磁石1個を鉄板にくっつけた場合より吸引力は弱くなる 磁石1個を鉄板にくっつけた場合と吸引力は変らない 磁石1個を鉄板にくっつけた場合より吸引力は強くなる 磁石1個を鉄板にくっつけた場合より吸引力が強くなる場合と、弱くなる場合がある [問題6] 磁石の磁気特性を測定する計測器ではないものはどれか? BHトレーサー マイクロメーター ガウスメーター フラックスメーター [問題7] ネオジム磁石に鉄のヨークを付けて磁気回路を作るとき、最も厚みの薄い寸法で作製できるヨークの飽和磁束密度はどれか? 0.5テスラ(T) 1.0テスラ(T) 1.5テスラ(T) どれも同じ [問題8] 次のダイナミックスピーカーの構造図の中で、A、B、C、Dの部品について

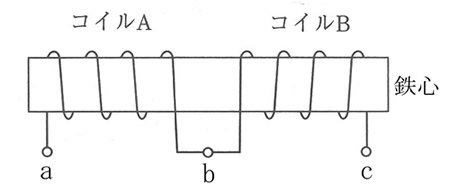

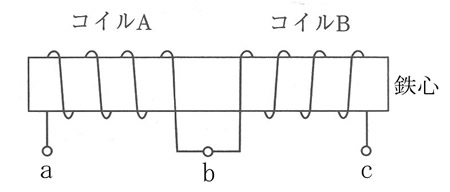

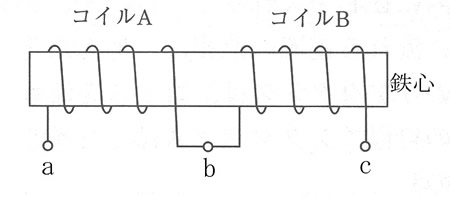

正しいのはどれか? A:固定板 B:ボイスコイル C:ヨーク D:磁石 A:振動板 B:ボイスコイル C:磁石 D:ヨーク A:固定板 B:トランス C:磁石 D:ヨーク A:振動板 B:トランス C:ヨーク D:磁石 [問題9] コイルAは15回、コイルBは10回それぞれ同じ鉄心に巻いている。
どの端子間に電流を流すと最も強い電磁石になるか? ab間 bc間 ac間 どれも同じ [問題10] Φ10x5mm、表面磁束密度4000ガウス(G)の磁石の鉄板への吸着力が2kgであった。
Φ20x9mm、表面磁束密度4000ガウス(G)の磁石のおおよその吸着力はどれか? 1kg 2kg 4kg 8kg |
