| 外半径 | R | = | 55 | (mm) |
|---|---|---|---|---|
| 内半径 | r | = | 48.5 | (mm) |
| 高さ | H | = | 40 | (mm) |
| 中心角 | α | = | 30 | ° |
|

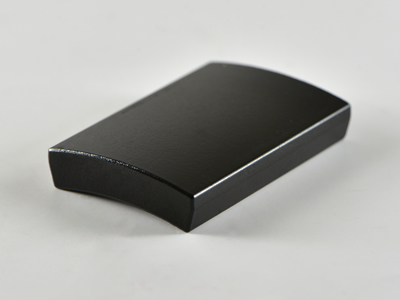

種類
|
：
|
ネオジムボンド磁石
|
|
形状
|
：
|
C型
|
|
寸法
|
：
|
R55xr48.5x40(30°)
|
|
寸法公差
|
：
|
R(0/-0.1) x r(±0.05) x H(±0.05)
角度α(0/-2) (mm) |
|
表面処理
|
：
|
黒樹脂
|
|
表面磁束密度
|
：
|
1,000 G / 100 mT
|
|
吸着力
|
：
|
--
|
|
材質記号
|
：
|
NEOBM-9
|
|
限界使用温度
|
：
|
80℃
|
|
備考
|
||
|

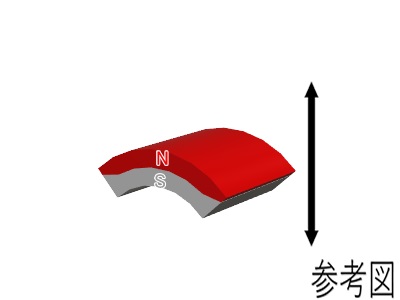

WEB掲載図は参考図の為、実際の形状とは異なります。
ご検討の際は、各表記寸法をよくご確認ください。 ※当商品は、在庫限りで廃盤の予定となります。予めご了承ください。 |
||
