| 外半径 | R | = | 42 | (mm) |
|---|---|---|---|---|
| 内半径 | r | = | 28.2 | (mm) |
| 高さ | H | = | 32.7 | (mm) |
| 中心角 | α | = | 20.5 | ° |
|
種類
|
：
|
サマコバ磁石
|
|
形状
|
：
|
C型
|
|
寸法
|
：
|
R42xr28.2x32.7(20.5°)
|
|
寸法公差
|
：
|
R(±0.1) x r(±0.1) x H(±0.1)
角度α(±1°) (mm) |
|
表面処理
|
：
|
メッキなし
|
|
表面磁束密度
|
：
|
3,900 G / 390 mT
|
|
吸着力
|
：
|
6.8 kgf
|
|
材質記号
|
：
|
SS28
|
|
限界使用温度
|
：
|
350℃
|
|
備考
|
||
|

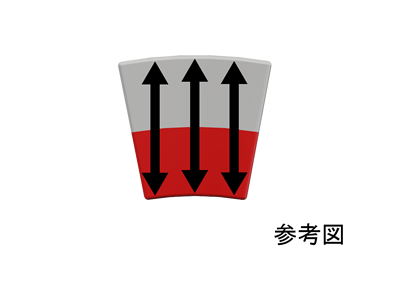

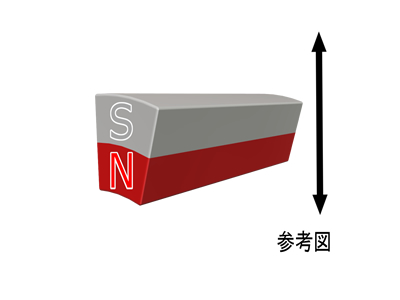

WEB掲載図は参考図の為、実際の形状とは異なります。
ご検討の際は、各表記寸法をよくご確認ください。 |
||
|
ミスミ型番
|
：
|
SCA06
|
