ネオジム磁石の製品特徴

(1)最も強力な磁石

※わずか直径1cmの着磁したネオジム磁石同士を吸着させただけで、普通の人の力では真っすぐには引き離せなくなるくらい強力です。また、同じ磁石で冷蔵庫などの鉄製金属壁にA4の用紙を20枚以上はさむことができます。

※日本で生まれ、現在、世の中にある磁石で最も強力な磁石です。

※強力な磁力のため、怪我や周辺物への磁力の影響など、取り扱いに気を付ける必要があります。

(2)金属磁石で銀色のニッケルめっき光沢

※希土類(レアアース)金属の一種であるネオジムと鉄、ホウ素(ボロン)が主成分の金属磁石です。

※錆びやすい性質があり、そのために一般的には表面にニッケルメッキを施していますので、外観は銀色の金属光沢をしています。

なお弊社NeoMagでは、高い防錆性能を有する”ニッケル-銅-ニッケルの3層メッキ”を採用しています。

(3)高温度での使用に注意

※温度に対する磁力の変化が比較的大きく、100℃以上の高温使用の場合は、適切な形状や材質の選択が必要です。但し、100℃以上でも材質、形状を適切に選べば問題はありません。

【主な用途】

HDD・DVD用モータ、小型スピーカ、時計、携帯電話、自動車、ハイブリッドカー、電気自動車、精密工作機械、各種ロボット、磁気センサー、医療機器等幅広い用途があり、小型化、高性能化を目指す分野では、その市場はますます拡大しています。

【ネオジム磁石における当社の特長】

NeoMagシリーズでは磁気特性、形状など充実した品揃えをお客様のために準備しています。

また、当社の技術スタッフが、絶えず内外のトップメーカーと連携をとりながら、グローバルスタンダードな高品質の製品をご提供できるよう努めています。

主力提携先のメーカーは、ISO取得はもとより、原料から表面処理まで全て最新鋭の設備、技術を導入し、今や世界のネオジム磁石産業をリードしつつあります。

また、標準品、在庫品のほか、ほとんどのオーダーメイド形状が可能で、1個から数万個のご注文まで短納期でお渡しできます。なお、大手ユーザー様の海外/OUT→OUTの量産品対応も承ります。

ネオジム磁石の磁気特性

材質記号 Grade	残留磁束密度 Br		保磁力 Hｃb		保磁力 Hｃj		最大エネルギー積 (BH)max		耐熱温度 Working TEMP.
材質記号 Grade	kG	mT	kOe	kA/m	kOe	kA/m	MGOe	kJ/m³	耐熱温度 Working TEMP.
N35	11.7-12.3	1170-1230	≧10.9	≧870	≧12	≧955	33-36	262-287	≦90℃
N38	12.2-12.6	1220-1260	≧10.9	≧870	≧12	≧955	35-39	282-310	≦90℃
N40	12.6-13.0	1260-1300	≧10.9	≧870	≧12	≧955	38-41	302-326	≦85℃
N42	12.9-13.3	1290-1330	≧10.9	≧870	≧12	≧955	40-43	318-342	≦85℃
N45	13.3-13.7	1330-1370	≧11.0	≧876	≧12	≧955	42-46	334-366	≦85℃
N48	13.7-14.1	1370-1410	≧11.0	≧876	≧12	≧955	45-49	355-390	≦80℃
N50	14.0-14.4	1400-1440	≧10.4	≧830	≧11	≧875	47-51	374-406	≦80℃
N52	14.3-14.8	1430-1480	≧10.4	≧830	≧11	≧875	49-53	390-422	≦75℃
N35H	11.7-12.3	1170-1230	≧10.9	≧870	≧17	≧1353	33-36	262-287	≦130℃
N38H	12.2-12.6	1220-1260	≧11.3	≧900	≧17	≧1353	35-39	282-310	≦130℃
N40H	12.6-13.0	1260-1300	≧11.7	≧930	≧17	≧1353	38-41	302-326	≦120℃
N42H	12.9-13.3	1290-1330	≧11.9	≧950	≧17	≧1353	40-43	318-342	≦120℃
N45H	13.3-13.7	1330-1370	≧12.7	≧1011	≧17	≧1353	43-46	342-366	≦120℃
N48H	13.7-14.1	1370-1410	≧12.6	≧1000	≧17	≧1353	45-49	355-390	≦120℃
N33SH	11.4-11.8	1140-1180	≧10.4	≧830	≧20	≧1592	31-34	245-271	≦160℃
N35SH	11.7-12.3	1170-1230	≧10.9	≧870	≧20	≧1592	33-36	262-287	≦160℃
N38SH	12.2-12.6	1220-1260	≧11.3	≧900	≧20	≧1592	35-39	282-310	≦160℃
N40SH	12.6-13.0	1260-1300	≧11.7	≧930	≧20	≧1592	38-41	302-326	≦150℃
N42SH	12.9-13.3	1290-1330	≧11.9	≧950	≧20	≧1592	40-43	318-342	≦150℃
N45SH	13.3-13.7	1330-1370	≧11.4	≧987	≧20	≧1592	43-46	342-366	≦150℃
N33UH	11.4-11.8	1140-1180	≧10.4	≧830	≧25	≧1989	31-34	245-271	≦190℃
N35UH	11.7-12.3	1170-1230	≧10.9	≧870	≧25	≧1989	33-36	262-287	≦180℃
N38UH	12.2-12.6	1220-1260	≧11.3	≧900	≧25	≧1989	35-39	282-310	≦180℃
N40UH	12.6-13.0	1260-1300	≧11.7	≧930	≧25	≧1990	38-41	302-326	≦180℃
N42UH	12.9-13.3	1290-1330	≧11.9	≧950	≧25	≧1990	40-43	318-342	≦180℃
N30EH	10.8-11.4	1080-1140	≧10.2	≧810	≧30	≧2387	28-31	223-247	≦210℃
N33EH	11.4-11.8	1140-1180	≧10.4	≧830	≧30	≧2387	31-34	245-271	≦210℃
N35EH	11.7-12.2	1170-1220	≧10.9	≧870	≧30	≧2387	33-36	262-287	≦205℃
N38EH	12.2-12.6	1220-1260	≧11.3	≧900	≧30	≧2387	35-39	282-310	≦205℃

表中のWorking Temp.（使用可能温度）はφ10x5mm円柱型の場合です。

磁石形状やサイズによって耐熱温度は変わりますので、ご注意ください。

ネオジム磁石の磁気特性

材質記号 Grade	残留磁束密度　Br		耐熱温度 Working TEMP.
	保磁力　Hｃb
	保磁力　Hｃj
	最大エネルギー積　(BH)max
N35	[Br]kG	[Br]mT	≦90℃
	11.7-12.3	1170-1230
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧12	≧955
	MGOe	kJ/m³
	33-36	262-287
N38	[Br]kG	[Br]mT	≦90℃
	12.2-12.6	1220-1260
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧12	≧955
	MGOe	kJ/m³
	35-39	282-310
N40	[Br]kG	[Br]mT	≦85℃
	12.6-13.0	1260-1300
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧12	≧955
	MGOe	kJ/m³
	38-41	302-326
N42	[Br]kG	[Br]mT	≦85℃
	12.9-13.3	1290-1330
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧12	≧955
	MGOe	kJ/m³
	40-43	318-342
N45	[Br]kG	[Br]mT	≦85℃
	13.3-13.7	1330-1370
	[Hcb]kOe	[Hcb]kA/m
	≧11.0	≧876
	[Hcj]kOe	[Hcj]kA/m
	≧12	≧955
	MGOe	kJ/m³
	42-46	334-366
N48	[Br]kG	[Br]mT	≦80℃
	13.7-14.1	1370-1410
	[Hcb]kOe	[Hcb]kA/m
	≧11.0	≧876
	[Hcj]kOe	[Hcj]kA/m
	≧12	≧955
	MGOe	kJ/m³
	45-49	355-390
N50	[Br]kG	[Br]mT	≦80℃
	14.0-14.4	1400-1440
	[Hcb]kOe	[Hcb]kA/m
	≧10.4	≧830
	[Hcj]kOe	[Hcj]kA/m
	≧11	≧875
	MGOe	kJ/m³
	47-51	374-406
N52	[Br]kG	[Br]mT	≦75℃
	14.3-14.8	1430-1480
	[Hcb]kOe	[Hcb]kA/m
	≧10.4	≧830
	[Hcj]kOe	[Hcj]kA/m
	≧11	≧875
	MGOe	kJ/m³
	49-53	390-422
N35H	[Br]kG	[Br]mT	≦130℃
	11.7-12.3	1170-1230
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧17	≧1353
	MGOe	kJ/m³
	33-36	262-287
N38H	[Br]kG	[Br]mT	≦130℃
	12.2-12.6	1220-1260
	[Hcb]kOe	[Hcb]kA/m
	≧11.3	≧900
	[Hcj]kOe	[Hcj]kA/m
	≧17	≧1353
	MGOe	kJ/m³
	35-39	282-310
N40H	[Br]kG	[Br]mT	≦120℃
	12.6-13.0	1260-1300
	[Hcb]kOe	[Hcb]kA/m
	≧11.7	≧930
	[Hcj]kOe	[Hcj]kA/m
	≧17	≧1353
	MGOe	kJ/m³
	38-41	302-326
N42H	[Br]kG	[Br]mT	≦120℃
	12.9-13.3	1290-1330
	[Hcb]kOe	[Hcb]kA/m
	≧11.9	≧950
	[Hcj]kOe	[Hcj]kA/m
	≧17	≧1353
	MGOe	kJ/m³
	40-43	318-342
N45H	[Br]kG	[Br]mT	≦120℃
	13.3-13.7	1330-1370
	[Hcb]kOe	[Hcb]kA/m
	≧12.7	≧1011
	[Hcj]kOe	[Hcj]kA/m
	≧17	≧1353
	MGOe	kJ/m³
	43-46	342-366
N48H	[Br]kG	[Br]mT	≦120℃
	13.7-14.1	1370-1410
	[Hcb]kOe	[Hcb]kA/m
	≧12.6	≧1000
	[Hcj]kOe	[Hcj]kA/m
	≧17	≧1353
	MGOe	kJ/m³
	45-49	355-390
N33SH	[Br]kG	[Br]mT	≦160℃
	11.4-11.8	1140-1180
	[Hcb]kOe	[Hcb]kA/m
	≧10.4	≧830
	[Hcj]kOe	[Hcj]kA/m
	≧20	≧1592
	MGOe	kJ/m³
	31-34	245-271
N35SH	[Br]kG	[Br]mT	≦160℃
	11.7-12.3	1170-1230
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧20	≧1592
	MGOe	kJ/m³
	33-36	262-287
N38SH	[Br]kG	[Br]mT	≦160℃
	12.2-12.6	1220-1260
	[Hcb]kOe	[Hcb]kA/m
	≧11.3	≧900
	[Hcj]kOe	[Hcj]kA/m
	≧20	≧1592
	MGOe	kJ/m³
	35-39	282-310
N40SH	[Br]kG	[Br]mT	≦150℃
	12.6-13.0	1260-1300
	[Hcb]kOe	[Hcb]kA/m
	≧11.7	≧930
	[Hcj]kOe	[Hcj]kA/m
	≧20	≧1592
	MGOe	kJ/m³
	38-41	302-326
N42SH	[Br]kG	[Br]mT	≦150℃
	12.9-13.3	1290-1330
	[Hcb]kOe	[Hcb]kA/m
	≧11.9	≧950
	[Hcj]kOe	[Hcj]kA/m
	≧20	≧1592
	MGOe	kJ/m³
	40-43	318-342
N45SH	[Br]kG	[Br]mT	≦150℃
	13.3-13.7	1330-1370
	[Hcb]kOe	[Hcb]kA/m
	≧11.4	≧987
	[Hcj]kOe	[Hcj]kA/m
	≧20	≧1592
	MGOe	kJ/m³
	43-46	342-366
N33UH	[Br]kG	[Br]mT	≦190℃
	11.4-11.8	1140-1180
	[Hcb]kOe	[Hcb]kA/m
	≧10.4	≧830
	[Hcj]kOe	[Hcj]kA/m
	≧25	≧1989
	MGOe	kJ/m³
	31-34	245-271
N35UH	[Br]kG	[Br]mT	≦180℃
	11.7-12.3	1170-1230
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧25	≧1989
	MGOe	kJ/m³
	33-36	262-287
N38UH	[Br]kG	[Br]mT	≦180℃
	12.2-12.6	1220-1260
	[Hcb]kOe	[Hcb]kA/m
	≧11.3	≧900
	[Hcj]kOe	[Hcj]kA/m
	≧25	≧1989
	MGOe	kJ/m³
	35-39	282-310
N40UH	[Br]kG	[Br]mT	≦180℃
	12.6-13.0	1260-1300
	[Hcb]kOe	[Hcb]kA/m
	≧11.7	≧930
	[Hcj]kOe	[Hcj]kA/m
	≧25	≧1990
	MGOe	kJ/m³
	38-41	302-326
N42UH	[Br]kG	[Br]mT	≦180℃
	12.9-13.3	1290-1330
	[Hcb]kOe	[Hcb]kA/m
	≧11.9	≧950
	[Hcj]kOe	[Hcj]kA/m
	≧25	≧1990
	MGOe	kJ/m³
	40-43	318-342
N30EH	[Br]kG	[Br]mT	≦210℃
	10.8-11.4	1080-1140
	[Hcb]kOe	[Hcb]kA/m
	≧10.2	≧810
	[Hcj]kOe	[Hcj]kA/m
	≧30	≧2387
	MGOe	kJ/m³
	28-31	223-247
N33EH	[Br]kG	[Br]mT	≦210℃
	11.4-11.8	1140-1180
	[Hcb]kOe	[Hcb]kA/m
	≧10.4	≧830
	[Hcj]kOe	[Hcj]kA/m
	≧30	≧2387
	MGOe	kJ/m³
	31-34	245-271
N35EH	[Br]kG	[Br]mT	≦205℃
	11.7-12.2	1170-1220
	[Hcb]kOe	[Hcb]kA/m
	≧10.9	≧870
	[Hcj]kOe	[Hcj]kA/m
	≧30	≧2387
	MGOe	kJ/m³
	33-36	262-287
N38EH	[Br]kG	[Br]mT	≦205℃
	12.2-12.6	1220-1260
	[Hcb]kOe	[Hcb]kA/m
	≧11.3	≧900
	[Hcj]kOe	[Hcj]kA/m
	≧30	≧2387
	MGOe	kJ/m³
	35-39	282-310

表中のWorking Temp.（使用可能温度）はφ10x5mm円柱型の場合です。

磁石形状やサイズによって耐熱温度は変わりますので、ご注意ください。

ネオジム磁石の物理特性

項目 Item	単位 Unit	N35～ N52	N35H～ N48H	N33SH～ N45SH	N33UH～ N38EH
Brの温度係数	%/℃	-0.12	-0.12	-0.12	-0.11
Hcjの温度係数	%/℃	-0.6	-0.55	-0.5	-0.45
キュリー温度	℃	330	330	340	340
密度	g/cm³	7.5	7.5	7.5	7.6
ビッカース硬度	Hv	600	600	550	550
圧縮強度	kg/mm²	110	110	120	120
引張り強度	kg/mm²	7.5	7.5	7.5	7.5
ヤング率	kg/mm²	1.7x10⁴	1.7x10⁴	1.7x10⁴	1.9x10⁴
電気抵抗	Ω・cm	130x10^-6	130x10^-6	130x10^-6	130x10^-6

ネオジム磁石の物理特性

Brの温度係数
単位	％/℃
N35～N52	-0.12
N35H～N48H	-0.12
N33SH～N45SH	-0.12
N33UH～N38EH	-0.11

Hcjの温度係数
単位	％/℃
N35～N52	-0.6
N35H～N48H	-0.55
N33SH～N45SH	-0.5
N33UH～N38EH	-0.45

キュリー温度
単位	℃
N35～N52	330
N35H～N48H	330
N33SH～N45SH	340
N33UH～N38EH	340

密度
単位	g/cm³
N35～N52	7.5
N35H～N48H	7.5
N33SH～N45SH	7.5
N33UH～N38EH	7.6

ビッカース硬度
単位	Hv
N35～N52	600
N35H～N48H	600
N33SH～N45SH	550
N33UH～N38EH	550

圧縮強度
単位	kg/mm²
N35～N52	110
N35H～N48H	110
N33SH～N45SH	120
N33UH～N38EH	120

引張り強度
単位	kg/mm²
N35～N52	7.5
N35H～N48H	7.5
N33SH～N45SH	7.5
N33UH～N38EH	7.5

ヤング率
単位	kg/mm²
N35～N52	1.7x10⁴
N35H～N48H	1.7x10⁴
N33SH～N45SH	1.7x10⁴
N33UH～N38EH	1.9x10⁴

電気抵抗
単位	Ω・cm
N35～N52	130x10^-6
N35H～N48H	130x10^-6
N33SH～N45SH	130x10^-6
N33UH～N38EH	130x10^-6

ネオジム磁石の代表的な形状

ネオジム磁石の代表的な形状は下図に示します。

その他、特殊形状にも対応可能な場合がございます。詳しくはお問い合わせください。

円柱型1

円柱型2

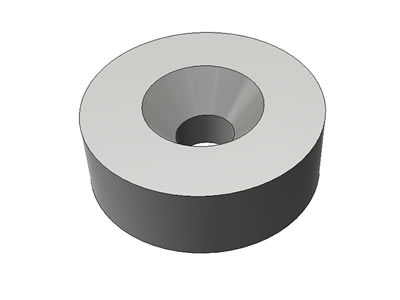

円柱型皿穴付き

リング型

角型

角棒型

角型皿穴付き

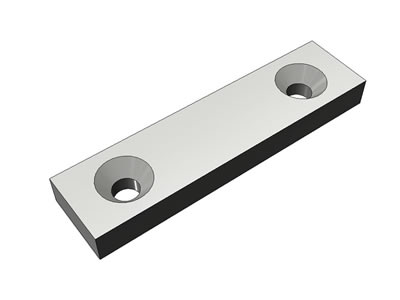

角型皿穴付き2

角型直穴付(特注のみ)

ボール型

セグメント(C)型

ネオジム磁石の製作寸法範囲及び寸法公差

※在庫販売品の寸法公差は製品により異なります。

円柱型

製作寸法範囲

直径D寸法：	1-200	(mm)
高さH寸法：	0.5-50	(mm)

D寸法公差

H寸法公差

D≦10(mm)	±0.05(mm)
D≦100(mm)	±0.1(mm)
D≦150(mm)	±0.15(mm)
D＞150(mm)	±0.2(mm)

H≦10(mm)	±0.05(mm)
H≦50(mm)	±0.1(mm)
-	-
-	-

角型

製作寸法範囲

A寸法：	1-200	(mm)
B寸法：	1-150	(mm)
C寸法：	1-50	(mm)

A.B.C寸法公差

A.B.C≦10(mm)	±0.05(mm)
A.B.C≦100(mm)	±0.1(mm)
A.B.C≦150(mm)	±0.15(mm)
A.B.C＞150(mm)	±0.2(mm)

リング型

製作寸法範囲

外形OD寸法：	2-200	(mm)
内径ID寸法：	1-170	(mm)
高さH寸法：	0.5-50	(mm)

OD寸法公差

ID寸法公差

H寸法公差

OD≦10(mm)	±0.05(mm)
OD≦100(mm)	±0.1(mm)
OD≦150(mm)	±0.15(mm)
OD＞150(mm)	±0.2(mm)

ID≦50(mm)	±0.1(mm)
ID＞50(mm)	±0.15(mm)
-	-
-	-

H≦10(mm)	±0.05(mm)
H≦50(mm)	±0.1(mm)
-	-
-	-

※ いずれの形状も磁化方向の寸法は50mmが最大となります。

※ 各部寸法の最大値、最小値は寸法の組み合わせにより、表記値と異なる場合がありますので、お問い合わせください。

※ 金型費不要で製作可能です。

※ ボール型磁石については、Φ1～50mmの範囲で製作可能です。

※ ボール型磁石の公差については、±0.1～±0.2mmの範囲になります。

ネオジム磁石の製作寸法範囲及び寸法公差

※在庫販売品の寸法公差は製品により異なります。

円柱型
	D寸法製作範囲
	1-200(mm)
	D寸法公差
	D≦10(mm)	±0.05(mm)
	D≦100(mm)	±0.1(mm)
	D≦150(mm)	±0.15(mm)
	D＞150(mm)	±0.2(mm)
	H寸法製作範囲
	0.5-50(mm)
	H寸法公差
	D≦10(mm)	±0.05(mm)
	D≦50(mm)	±0.1(mm)
	-	-
	-	-

角型
	A寸法製作範囲
	1-200(mm)
	A寸法公差
	D≦10(mm)	±0.05(mm)
	D≦100(mm)	±0.1(mm)
	D≦150(mm)	±0.15(mm)
	D＞150(mm)	±0.2(mm)
	B寸法製作範囲
	1-150(mm)
	B寸法公差
	D≦10(mm)	±0.05(mm)
	D≦100(mm)	±0.1(mm)
	D≦150(mm)	±0.15(mm)
	-	-
	C寸法製作範囲
	1-50(mm)
	C寸法公差
	D≦10(mm)	±0.05(mm)
	D≦50(mm)	±0.1(mm)
	-	-
	-	-

リング型
	OD寸法製作範囲
	2-200(mm)
	OD寸法公差
	D≦10(mm)	±0.05(mm)
	D≦100(mm)	±0.1(mm)
	D≦150(mm)	±0.15(mm)
	D＞150(mm)	±0.2(mm)
	ID寸法製作範囲
	1-170(mm)
	ID寸法公差
	D≦50(mm)	±0.1(mm)
	D＞50(mm)	±0.15(mm)
	-	-
	-	-
	H寸法製作範囲
	0.5-50(mm)
	C寸法公差
	D≦10(mm)	±0.05(mm)
	D≦50(mm)	±0.1(mm)
	-	-
	-	-

ネオジム磁石の磁化方向一覧

※多極着磁は着磁の極数をお選びいただく事が出来ます。詳しくはこちらよりお問い合わせ下さい。

円柱型
高さ方向径方向両面4極片面2極片面多極
リング型
高さ方向径方向片面多極
角型
高さ方向片面多極両面多極
セグメント（C)型
径方向外径N内径S 径方向外径S内径N 高さ方向幅方向
ボール型（球状）
径方向
