  • ネオジムボンド磁石の製品特徴

    (1)金属磁性粉をプラスチックで固化した磁石

    ※ネオジムボンド磁石（ネオジムプラスチック磁石）は焼結法で製造するネオジム磁石と組成が類似していますが、磁石粉をプラスチック樹脂（エポキシ系樹脂）と混合して成型固化した磁石です。磁石粉の量は重量換算で約90%、体積換算で60～70%となります。



    (2)磁力はネオジム磁石より弱いが、フェライト磁石より強い

    ※一般的なネオジム磁石に比べるとBrで1/2程度、（BH)maxで1/4～1/8となり、磁気特性は低くなります。



    (3)複雑形状、肉薄形状が可能

    ※磁気特性はネオジム磁石より低くなりますが、樹脂を混合しているため、複雑形状、肉薄形状が可能で、且つ仕上げ加工をしなくても高い寸法精度が得られます。

    ※一般的には圧縮成形品（COMPRESSION MOULDING）と射出成形品（INJECTION MOULDING）の2種類が代表的なものですが、NeoMagでは圧縮成形品のみ対応させていただいております。



    (4)使用可能温度は100℃以下

    ※材料自体の物理特性は焼結磁石とほとんど同等ですが、樹脂の耐熱性に左右されるため使用可能温度は100℃以下になります。防錆はエポキシ等の樹脂でコーティングする方法が一般的です。



    【主な用途】

    ネオジムボンド磁石は着磁の方向に制限のない等方性であり、着磁磁場も比較的小さくて済みますから多極着磁品にも適しています。

    HDDスピンドルモーター、携帯電話の振動モータ、ビデオカメラ用モータなど、小型・薄型の高性能磁石が必要とされる各種デジタル機器に使われています。

  • ネオジムボンド磁石の磁気特性

    材質記号
    Grade    		 残留磁束密度
    Br    		 保磁力
    Hｃb    		 保磁力
    Hｃj    		 最大エネルギー積
    (BH)max
    kG mT kOe kA/m kOe kA/m MGOe kJ/m3
    NEOBM-65.5-6.2550-6203.6-4.6285-3707.5-9.5600-7555.5-7.044-56
    NEOBM-8L6.0-6.4600-6404.5-5.0360-4009.0-10.0715-8007.0-8.056-64
    NEOBM-86.2-6.9620-6904.8-5.6385-4458.0-10.0640-8008.0-9.064-72
    NEOBM-8SR6.2-6.6620-6605.2-5.8410-46511.0-14.0880-11208.0-9.064-72
    NEOBM-8H6.1-6.5610-6505.2-5.7410-45515.0-18.01190-14408.0-9.064-72
    NEOBM-96.5-7.0650-7005.0-5.5400-4408.0-10.0640-8008.8-9.570-76
    NEOBM-106.8-7.2680-7205.3-5.9420-4708.0-10.0640-8009.5-10.576-84
    NEOBM-117.0-7.4700-7405.6-6.0445-4808.5-10.0680-80010.0-11.080-88
    NEOBM-11L7.0-7.4700-7405.0-5.5400-4406.5-8.0520-6409.8-10.578-84
    NEOBM-12L7.4-8.0740-8005.3-5.7420-4556.5-7.5520-60010.5-11.584-92
    表中のWorking Temp.（使用可能温度）はφ10x5mm円柱型の場合です。
    磁石形状やサイズによって耐熱温度は変わりますので、ご注意ください。

  • ネオジムボンド磁石の磁気特性

    材質
    記号
    Grade    		 残留磁束密度　Br
    保磁力　Hｃb
    保磁力　Hｃj
    最大エネルギー積　(BH)max
    NEOBM-6[Br]kG[Br]mT
    5.5-6.2550-620
    [Hcb]kOe[Hcb]kA/m
    3.6-4.6285-370
    [Hcj]kOe[Hcj]kA/m
    7.5-9.5600-755
    MGOekJ/m3
    5.5-7.044-56
    NEOBM-8L[Br]kG[Br]mT
    6.0-6.4600-640
    [Hcb]kOe[Hcb]kA/m
    4.5-5.0360-400
    [Hcj]kOe[Hcj]kA/m
    9.0-10.0715-800
    MGOekJ/m3
    7.0-8.056-64
    NEOBM-8[Br]kG[Br]mT
    6.2-6.9620-690
    [Hcb]kOe[Hcb]kA/m
    4.8-5.6385-445
    [Hcj]kOe[Hcj]kA/m
    8.0-10.0640-800
    MGOekJ/m3
    8.0-9.064-72
    NEOBM-8SR[Br]kG[Br]mT
    6.2-6.6620-660
    [Hcb]kOe[Hcb]kA/m
    5.2-5.8410-465
    [Hcj]kOe[Hcj]kA/m
    11.0-14.0880-1120
    MGOekJ/m3
    8.0-9.064-72
    NEOBM-8H[Br]kG[Br]mT
    6.1-6.5610-650
    [Hcb]kOe[Hcb]kA/m
    5.2-5.7410-455
    [Hcj]kOe[Hcj]kA/m
    15.0-18.01190-1440
    MGOekJ/m3
    8.0-9.064-72
    NEOBM-9[Br]kG[Br]mT
    6.5-7.0650-700
    [Hcb]kOe[Hcb]kA/m
    5.0-5.5400-440
    [Hcj]kOe[Hcj]kA/m
    8.0-10.0640-800
    MGOekJ/m3
    8.8-9.570-76
    NEOBM-10[Br]kG[Br]mT
    6.8-7.2680-720
    [Hcb]kOe[Hcb]kA/m
    5.3-5.9420-470
    [Hcj]kOe[Hcj]kA/m
    8.0-10.0640-800
    MGOekJ/m3
    9.5-10.576-84
    NEOBM-11[Br]kG[Br]mT
    7.0-7.4700-740
    [Hcb]kOe[Hcb]kA/m
    5.6-6.0445-480
    [Hcj]kOe[Hcj]kA/m
    8.5-10.0680-800
    MGOekJ/m3
    10.0-11.080-88
    NEOBM-11L[Br]kG[Br]mT
    7.0-7.4700-740
    [Hcb]kOe[Hcb]kA/m
    5.0-5.5400-440
    [Hcj]kOe[Hcj]kA/m
    6.5-8.0520-640
    MGOekJ/m3
    9.8-10.578-84
    NEOBM-12L[Br]kG[Br]mT
    7.4-8.0740-800
    [Hcb]kOe[Hcb]kA/m
    5.3-5.7420-455
    [Hcj]kOe[Hcj]kA/m
    6.5-7.5520-600
    MGOekJ/m3
    10.5-11.584-92
    表中のWorking Temp.（使用可能温度）はφ10x5mm円柱型の場合です。
    磁石形状やサイズによって耐熱温度は変わりますので、ご注意ください。

  • ネオジムボンド磁石の物理特性

    項目
    Item    		 単位
    Unit    		 NEOBM-6 NEOBM-8,8L,8SR,8H NEOBM-9
    Brの温度係数 %/℃ -0.13 -0.08(8H),-0.13 -0.12
    Hcjの温度係数 %/℃ -0.6 -0.6 -0.6
    キュリー温度 ℃ 330 330 330
    密度 g/cm3 5.3-5.8 5.5-6.0 5.5-6.0
    ビッカース硬度 Hv 80 90 100
    圧縮強度 kg/mm2 45 50 50
    引張り強度 kg/mm2 35 40 40
    曲げ強さ kg/mm2 5.5 5.3 5.3
    曲げ弾性率 kg/mm2 1300 1200 1100

    項目
    Item    		 単位
    Unit    		 NEOBM-10 NEOBM-11,11L NEOBM-12L
    Brの温度係数 %/℃ -0.11 -0.11 -0.08
    Hcjの温度係数 %/℃ -0.55 -0.55 -0.55
    キュリー温度 ℃ 350 350 350
    密度 g/cm3 5.7-6.2 5.7-6.2 5.8-6.3
    ビッカース硬度 Hv 110 120 120
    圧縮強度 kg/mm2 55 60 60
    引張り強度 kg/mm2 45 50 50
    曲げ強さ kg/mm2 5.2 5.1 5.1
    曲げ弾性率 kg/mm2 1000 1000 1000

  • ネオジムボンド磁石の物理特性

    Brの温度係数
    単位 ％/℃
    NEOBM-6 -0.13
    NEOBM-8,8L
    8SR,8H    		 -0.08(8H)
    -0.13
    NEOBM-9 -0.12
    NEOBM-10 -0.11
    NEOBM-11,11L -0.11
    NEOBM-12 -0.08
    Hcjの温度係数
    単位 ％/℃
    NEOBM-6 -0.6
    NEOBM-8,8L
    8SR,8H    		 -0.6
    NEOBM-9 -0.6
    NEOBM-10 -0.55
    NEOBM-11,11L -0.55
    NEOBM-12 -0.55
    キュリー温度
    単位 ℃
    NEOBM-6 330
    NEOBM-8,8L
    8SR,8H    		 330
    NEOBM-9 330
    NEOBM-10 350
    NEOBM-11,11L 350
    NEOBM-12 350
    密度
    単位 g/cm3
    NEOBM-6 5.3-5.8
    NEOBM-8,8L
    8SR,8H    		 5.5-6.0
    NEOBM-9 5.5-6.0
    NEOBM-10 5.7-6.2
    NEOBM-11,11L 5.7-6.2
    NEOBM-12 5.8-6.3
    ビッカース硬度
    単位 Hv
    NEOBM-6 80
    NEOBM-8,8L
    8SR,8H    		 90
    NEOBM-9 100
    NEOBM-10 110
    NEOBM-11,11L 120
    NEOBM-12 120
    圧縮強度
    単位 kg/mm2
    NEOBM-6 45
    NEOBM-8,8L
    8SR,8H    		 50
    NEOBM-9 50
    NEOBM-10 55
    NEOBM-11,11L 60
    NEOBM-12 60
    引張り強度
    単位 kg/mm2
    NEOBM-6 35
    NEOBM-8,8L
    8SR,8H    		 40
    NEOBM-9 40
    NEOBM-10 45
    NEOBM-11,11L 50
    NEOBM-12 50
    曲げ強さ
    単位 kg/mm2
    NEOBM-6 5.5
    NEOBM-8,8L
    8SR,8H    		 5.3
    NEOBM-9 5.3
    NEOBM-10 5.2
    NEOBM-11,11L 5.1
    NEOBM-12 5.1
    曲げ弾性率
    単位 kg/mm2
    NEOBM-6 1300
    NEOBM-8,8L
    8SR,8H    		 1200
    NEOBM-9 1100
    NEOBM-10 1000
    NEOBM-11,11L 1000
    NEOBM-12 1000

  • ネオジムボンド磁石の代表的な形状

    ネオジムボンド磁石の代表的な形状は下図に示します。
    その他、特殊形状にも対応可能な場合がございます。詳しくはお問い合わせください。
    円柱型1
    円柱型1
    円柱型2
    円柱型2
    リング型
    リング型
    角型
    角型
    角棒型
    角棒型
    セグメント(C)型
    セグメント(C)型



  • ネオジムボンド磁石の製作寸法範囲及び寸法公差

    ※在庫販売品の寸法公差は製品により異なります。
    円柱型 製作寸法範囲
    円柱型寸法
    直径D寸法： 1-50 (mm)
    高さH寸法： 0.6-50 (mm)
    D寸法公差 H寸法公差
    D≦10(mm) ±0.05(mm)
    D≦50(mm) ±0.1(mm)
    H≦10(mm) ±0.05(mm)
    H≦50(mm) ±0.1(mm)
    角型 製作寸法範囲
    角型寸法
    A寸法： 3.8-50 (mm)
    B寸法： 1.2-40 (mm)
    C寸法： 0.6-50 (mm)
    A.B.C寸法公差
    A.B.C≦10(mm) ±0.05(mm)
    A.B.C≦50(mm) ±0.1(mm)
    リング型 製作寸法範囲
    リング型寸法
    外形OD寸法： 3.8-100 (mm)
    内径ID寸法： 1-95 (mm)
    高さH寸法： 0.6-50 (mm)
    OD寸法公差 ID寸法公差 H寸法公差
    OD≦10(mm) ±0.05(mm)
    OD≦50(mm) ±0.1(mm)
    OD≦100(mm) ±0.15(mm)
    ID≦10(mm) ±0.05(mm)
    ID≦95(mm) ±0.1(mm)
    - -
    H≦10(mm) ±0.05(mm)
    H≦50(mm) ±0.1(mm)
    - -
    ※ いずれの形状も磁化方向の寸法は50mmが最大となります。
    ※ 各部寸法の最大値、最小値は寸法の組み合わせにより、表記値と異なる場合がありますので、お問い合わせください。

  • ネオジムボンド磁石の製作寸法範囲及び寸法公差

    ※在庫販売品の寸法公差は製品により異なります。
    円柱型
    円柱型D D寸法製作範囲
    1-50(mm)
    D寸法公差
    D≦10(mm) ±0.05(mm)
    D≦50(mm) ±0.1(mm)
    円柱型D H寸法製作範囲
    0.6-50(mm)
    H寸法公差
    D≦10(mm) ±0.05(mm)
    D≦50(mm) ±0.1(mm)
    角型
    角型A A寸法製作範囲
    3.8-50(mm)
    A寸法公差
    D≦10(mm) ±0.05(mm)
    D≦50(mm) ±0.1(mm)
    角型B B寸法製作範囲
    1.2-40(mm)
    B寸法公差
    D≦10(mm) ±0.05(mm)
    D≦40(mm) ±0.1(mm)
    角型C C寸法製作範囲
    0.6-50(mm)
    C寸法公差
    D≦10(mm) ±0.05(mm)
    D≦50(mm) ±0.1(mm)
    リング型
    リング型OD OD寸法製作範囲
    3.8-100(mm)
    OD寸法公差
    D≦10(mm) ±0.05(mm)
    D≦50(mm) ±0.1(mm)
    D≦100(mm) ±0.15(mm)
    リング型ID ID寸法製作範囲
    1-95(mm)
    ID寸法公差
    D≦10(mm) ±0.05(mm)
    D≦95(mm) ±0.1(mm)
    リング型H H寸法製作範囲
    0.6-50(mm)
    C寸法公差
    D≦10(mm) ±0.05(mm)
    D≦50(mm) ±0.1(mm)

  • ネオジムボンド磁石の磁化方向一覧

    ※多極着磁は着磁の極数をお選びいただく事が出来ます。詳しくはこちらよりお問い合わせ下さい。
    円柱型
    高さ方向
    円柱高さ
    径方向
    円柱径

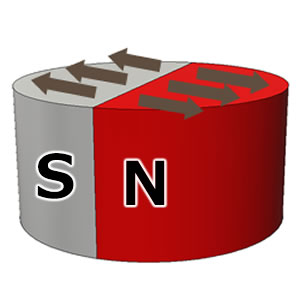

    片面2極
    円柱片面2極
    片面多極
    円柱片面多極
    外周多極
    円柱外周多極
    リング型
    高さ方向
    リング高さ
    径方向
    リング径
    片面多極
    リング片面多極
    内周多極
    リング内周多極
    外周多極
    リング外周多極
    角型
    高さ方向
    角高さ
    片面多極
    角片面多極
    両面多極
    角両面多極
    セグメント（C)型

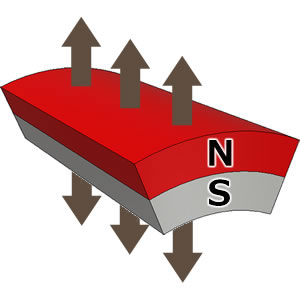

    径方向外径N内径S
    CNS径
    径方向外径S内径N
    CSN径
    高さ方向
    C高さ

  • ネオジムボンド磁石の製造工程

    ネオジムボンド製造工程3 ネオジムボンド製造工程2 ネオジムボンド製造工程1

  • ネオジムボンド磁石の代表的な減磁曲線

    代表的なB-HカーブとJ-Hカーブは以下に示します。
    ネオジムボンドNEOBM-8
